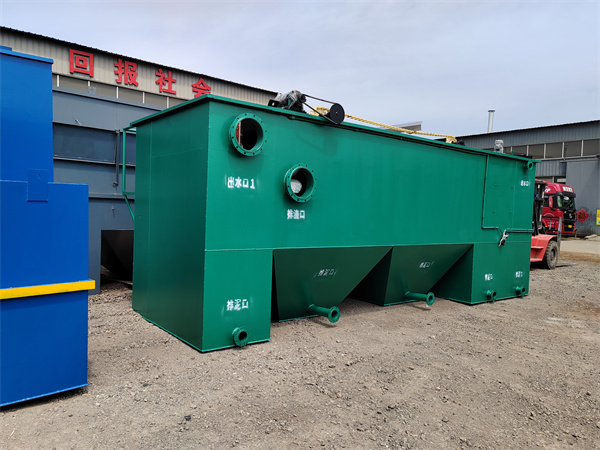

一、設備概述
泵站初期雨水處理的改良斜板沉淀池,在沉淀池本體的一側一體設置配水槽,配水槽與沉淀池本體相連處形成一穿孔墻,在配水槽的下部的穿孔墻上開設有進水孔;集泥斗的較高處位于進水孔的下方,在沉淀池本體上開設有排泥孔,排泥管一體設置在排泥孔上;阻流板和斜板均設置在沉淀池本體內,阻流板水平方向平行安裝在沉淀池本體內壁上,位于底端的阻流板安裝在進水孔的上方,斜板平行排列在阻流板之間;在沉淀池本體外側一體設置集水槽,集水槽通過淹沒孔口與沉淀池本體相連通,在集水槽的底端開設有貫穿集水槽槽壁的出水口.該沉淀池其具有快速啟動,處理,維護簡單等優點。
二、處理過程
自動清洗的雨水沉淀池,主要包括沉淀池,粉碎格柵,潛水攪拌泵和過濾網體,沉淀池內底部設置有斜坡,還設置有集水坑,集水坑設置在沉淀池位于進水口一側的底部,過濾網體底部通過支撐機構與斜坡部連接,粉碎格柵設置進水口一側,潛水攪拌泵設置在集水坑內部,還設置有反沖洗管道,反沖洗管道上均勻設置有出水孔,雨水沉淀池結構簡單,使用安全便捷,通過使過濾網體與斜板形成一個相同的坡度,這樣使水流中泥沙形成一個向下流動的作用,并且通過粉碎格柵用于粉碎進水中夾帶的大的雜物,同時過濾網體底部加裝噴淋管有效的使底部淤泥沖洗到集水坑中,較后再由潛水攪拌泵將其抽取排出。
強效斜板沉淀池主要用于廢水預處理和好氧池后端，廢水由進水管進入池體，向下流通過位于池體中間的進水室，由導流板反射，再通過里面的進水布水口進入斜板。隨著溶液向上流動，其所含的固體顆粒就沉淀在平行的斜板組件上，然后劃入池底的污泥斗中。在污泥斗中，通過刮泥機，污泥濃縮后再從底部污泥出口出。而澄清液離開斜板通過部的出水通路口流出，然后通過可調出水堰流匯集，由出水口流出。
在斜板部設計的通路口的是使澄清液在通過集水渠時形成一個壓力差，斜板間流態分布均勻，從而使整個面積都被利用。這樣的操作的可靠性增大，減少溶液流態影響，還減少了結垢淤泥的可能。
三、工藝概述
雨水沉淀池工藝是依托污泥混凝、循環、斜管分離及濃縮等多種理論，通過的水力和結構設計，開發出的集泥水分離與污泥濃縮功能于一體的沉淀工藝。該工藝殊的反應區和澄清區設計，尤其適用于中水回收和各種廢水規準放領域。
強效沉淀池由反應區和澄清區兩部分組成。反應區包括混合反應區和推流反應區；澄清區包括入口預沉區、斜管沉淀區及濃縮區。
在混合反應區內，靠攪拌器的提升混合完成泥渣、藥劑、原水的快速凝聚反應，然后經葉輪提升至推流反應區進行慢速絮凝反應，以結成較大的絮凝體。整個反應區（混合和推流反應區）可獲得大量高密度均質的礬花，這種高密度的礬花使得污泥在沉淀區的沉降速度較快，而不影響出水水質。
在澄清區，礬花慢速地從預沉區進入到沉淀區使大部分礬花在預沉區沉淀，剩余礬花進入斜管沉淀區完成剩余礬花沉淀過程。礬花在沉淀區下部累積成污泥并濃縮，濃縮區分為兩層，一層位于泥斗上部，經泵提升至反應池進水端以循環利用；一層位于泥斗下部，由泵出進入污泥處理系統。澄清水通過集水槽收集進入后續處理構筑物。
四、突出優點
1、絮凝體循環使用提高了絮凝劑的使用效果，節約10%至30%的藥劑；
2、斜管的布置提升了沉淀效果，具較高的沉淀速度，可達20m/h--40m/h；
3、放的污泥濃：可達30-550克/升。一體化污泥濃縮避免了后續的濃縮工藝，產生的污泥直接進行脫水處理。
4、耐沖擊負荷：對進水波動不敏感。
5、單位面積產水量大，，土建投資低，尤其適用于改擴建工程。
五、應用領域
1、飲用水：地表水的澄清和（或）軟化。
2、工業自來水：工業自來水的制備。
3、城鎮污水：初級沉淀和（或）深度除磷。
4、雨水處理：雨水收集處理后回用。
