重力式無閥濾池是指一種不設閘閥利用水力條件自動控制反沖洗的小型過濾構筑物，有時候也稱為，重力無閥過濾器。重力式無閥濾池是根據過濾水頭損失隨過濾延續時間而增長，利用虹吸作用原理造成反向壓差進行自動反沖洗的一種小型快濾池。適用于工礦、城鎮的小型給水工程。

一、設備結構

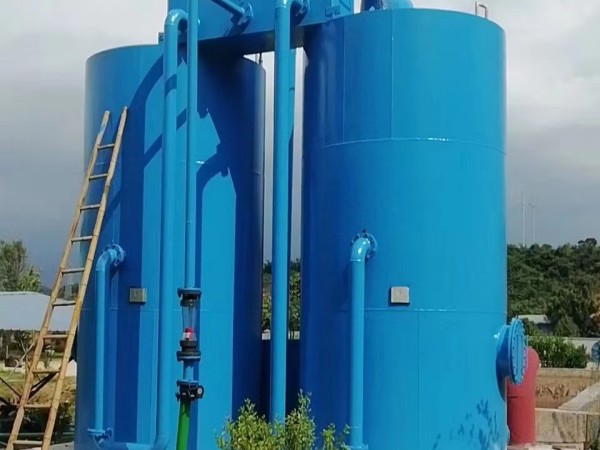

重力式無閥濾池，其平面形狀一般采用圓形，也可采用方形。從澄清池來的水，經進水分配槽，進水管，及配水擋板的消能和分散作用后，比較均勻地分布在濾層上部，水流通過濾料層、承托層與配水系統進入底部空間，然后經連通渠上升到?jīng)_洗水箱。

隨著過濾的進行，沖洗水箱中的水位逐漸上升(虹吸上升管中水位也相應上升)。當水位達到出水管喇叭口的上緣時，便從喇叭口溢流到清水池。這就是無閥的過濾池的過濾過程。

重力式無閥濾池主要構造如下：

1、分配水箱：貯存和分配水流作用，一組二座無閥濾池設一個。

2、分水板：使水流能夠均勻地分配給二個無閥濾池。

3、可調分水板：減緩水流對濾料的沖擊，使水流能夠平均地散落到濾料上。

4、虹吸破壞斗：當濾池反沖時，池體內的水位下降低于虹吸破壞斗時，虹吸管內的虹吸作用被破壞，結束反沖。

5、水位平衡管：使二個濾池中的水位保持平衡。

6、虹吸管封閉水箱：封閉虹吸下降管。

7、支墩：支撐濾板和濾料。

8、濾板：有鋼板上塑料濾帽的（鋼板上打孔焊dn20mm管頭，上濾帽）。有用角鋼和圓鋼焊制的，起過濾承托濾料作用。

9、濾料：使用石英砂分三層三種粒度，厚度1.38米。

10、出水廊道：水從濾室過濾后，從承托層底部，流到池體內的通道。

11、濾室：裝填濾料，封閉使水流通過濾沙再進入通水廊道。（內墻體拉毛，使水無法從墻壁和濾料間流走）

12、池體：貯存一定的水量，當水量達到高水位時，水從出水管流入清水池。

13、排污閥：排空池體內的存水，以便清掃，清除池體的余沙和淤泥、水垢等。

二、工作原理

正常情況下的工作原理 ：

一次揚水由水源揚至分配水箱，再由分配水箱經過進水管道平均分配給二個無閥濾池，經過濾室石英砂過濾后的水，經過出水廊道進入池體，加藥混合消毒后，經出水管流入清水池。

非正常情況下（反沖洗）的工作原理：

當濾室沙層表面的淤泥和沉積物較厚，影響水流通過時，迫使濾室水位通過虹吸下降管逐步上升，當水位升至高點（虹吸管的彎頭部位）時，水流快速流出，產生強大的虹吸作用，使池體內的存水通過濾料底部倒流。從而使濾料（石英砂）翻動，淤泥和沉積物經虹吸管排入地溝。

當池體內存水排至設定位置時（虹吸破壞斗的位置），虹吸管的虹吸作用被破壞，濾料的通過能力得到了改善，濾池恢復正常工作。

三、技術參數：

濾速：10 m/h

平均反沖洗強度：15 L/m2·s

反沖洗歷時：5分鐘期

終水頭損失值：1.50米、1.70米、1.90米（三檔任選）

反沖洗膨脹高度：700*40%外加100mm

安全高濾料層高度：700mm

承托層厚度270mm

進水濁度：不大于20度（用于地表水凈化）

出水濁度：不大于3度（用于地表水凈化）

無閥濾池,重力式無閥過濾器

四、應用范圍

重力式無閥濾池，較大規格產品中，與國標圖的鋼筋混凝土重力式無閥過濾池相比，增加了每組三座系列。期終水頭損失量大許可值由國標圖的1.5米、1.7米和1.9米三檔，為凈水廠設計的高程布置提供了方便選擇的產品。

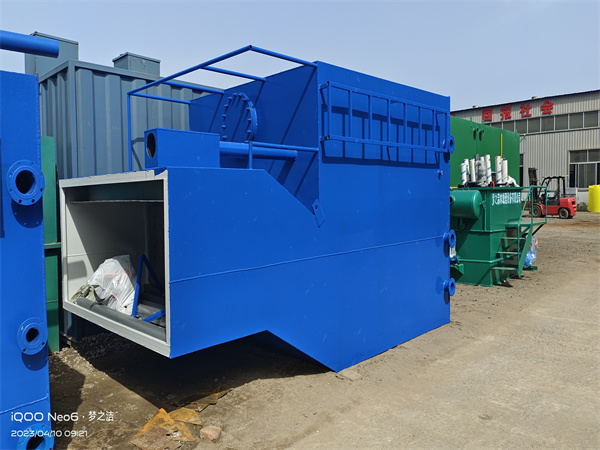

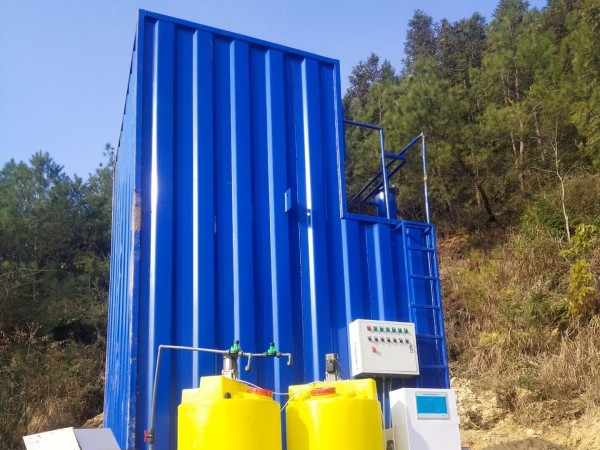

鋼制重力式無閥過濾器進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化。設備一體化進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶可需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，采用瀝青砂柔性基礎。
